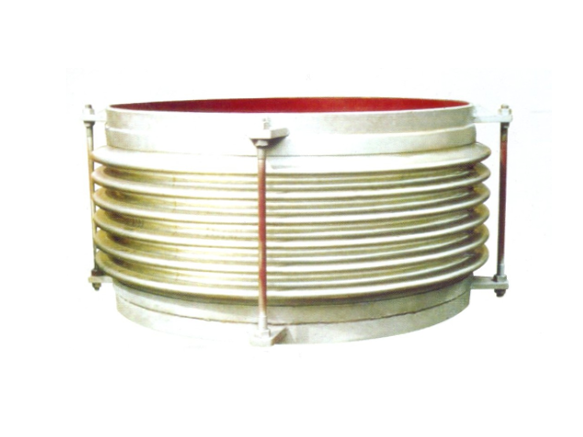

通用型波紋膨脹節是一種廣泛應用于管道系統的柔性補償元件,主要用于吸收管道因熱脹冷縮、振動或安裝誤差引起的位移。以下是其產品介紹的綜合分析:
核心部件
波紋管:采用薄壁無縫不銹鋼(如304、316L等)或鎳合金通過高精度塑性加工制成,具備優異的伸縮性和彈性,是補償功能的關鍵元件。
網套與接頭:網套由不銹鋼絲編織而成,增強承壓能力并保護波紋管;接頭采用法蘭或焊接方式,適配不同管道連接需求。
輔助結構
導向支架與拉桿:防止過量位移,確保波紋管在安全范圍內工作。
導流筒(可選):減少介質對波紋管的沖刷,延長使用壽命。
補償能力
主要吸收軸向位移,也可補償少量橫向、角向位移。
補償量范圍:18-400mm(視規格而定)。
性能優勢
耐壓耐溫:工作壓力可達6.0MPa,適用溫度范圍-20℃~450℃(特殊材質可擴展至800℃)。
耐腐蝕性:不銹鋼或合金材質適配酸、堿、鹽等腐蝕性介質。
減振降噪:吸收管道振動,降低設備運行噪音。
參數項 | 典型規格 | 備注 |
---|---|---|
公稱通徑(DN) | DN32-DN8000 | 支持定制超大尺寸 |
壓力等級 | 0.1-2.5MPa | 高壓型可達25MPa |
補償量(軸向) | 18-400mm | 橫向補償量需特殊設計 |
材質選擇 | 不銹鋼(304/316L)、鎳合金、鈦合金 | 按介質特性選擇 |
工業管道系統
熱力管網、化工管道、鋼鐵廠高爐送風系統等,補償熱位移并降低安裝應力。
設備連接
泵閥進出口,減少振動傳遞并保護設備。
儲罐與管道柔性連接
防止地基沉降導致的管道變形破壞。
選型依據
根據介質特性(溫度、腐蝕性)、位移方向及量值、壓力等級綜合選擇材質和結構。
安裝規范
需設置導向支架,避免外力扭曲波紋管。
帶導流筒時需注意介質流向標識,防止雜質堆積。
優勢:結構緊湊、標準化程度高、成本較低,適用于大部分中低壓場景。
局限性:相較于專用型(如壓力平衡式),補償復雜位移能力有限,高溫高壓場景需定制設計。
如需更詳細參數或特殊工況選型建議,可參考產品手冊。
